9. URDF 机器人建模与 robot_state_publisher

上一讲手写了每个坐标系变换，连杆长度散落在代码里。这一讲把机器人结构写进 URDF 文件，让 robot_state_publisher 自动发布 TF 树，改连杆长度只需改一个数字。

前言：手写 TF 的问题

上一讲我们手写了每个坐标系变换，代码量不小，而且有一个根本问题：

机器人结构定义散落在代码里。连杆长度 L1=1.0 既在运动学函数里，又在 TF 广播节点里，改一次要改多处。

真实工程的做法是：把机器人结构写在一个 XML 文件里（URDF），让专门的节点读取它。

手写 TF 方式：
  代码里硬编码 L1, L2 → 手写 TransformStamped → 发布 /tf
  （tf_broadcaster_node.py 约 80 行，改一次连杆长度要改代码）

URDF 方式：
  URDF 文件定义结构 → robot_state_publisher 读取 → 自动发布 /tf
  （改连杆长度只需改 URDF 里的一个数字，代码零改动）

后者不仅代码量少，还是 MoveIt 2、RViz2 机器人模型显示的前提条件。

上一讲手写 TF 不是走弯路——正是因为手写过，你才真正理解 robot_state_publisher 背后在做什么。

9.1 URDF 基本结构

9.1.1 两个核心元素

URDF（Unified Robot Description Format）只有两个核心元素：

元素	含义	类比
`<link>`	刚体部件	骨骼
`<joint>`	连接两个 link 的运动关系	关节

机器人 = 若干 link + 若干 joint 组成的树状结构。

9.1.2 link 的结构

<link name="link1">
  <!-- 可视化形状（RViz2 显示用） -->
  <visual>
    <origin xyz="0.5 0 0" rpy="0 0 0"/>  <!-- 形状中心相对 link 原点的偏移 -->
    <geometry>
      <box size="1.0 0.05 0.05"/>         <!-- 长方体：长 1m，宽高各 5cm -->
    </geometry>
    <material name="blue">
      <color rgba="0.2 0.4 0.8 1.0"/>
    </material>
  </visual>

  <!-- 碰撞形状（规划用，通常和 visual 一致或简化） -->
  <collision>
    <origin xyz="0.5 0 0" rpy="0 0 0"/>
    <geometry>
      <box size="1.0 0.05 0.05"/>
    </geometry>
  </collision>
</link>

注意：<visual> 的 origin 是形状中心相对 link 坐标系原点的偏移。对于一根长 1m 的连杆，link 原点在左端，形状中心在中间，所以 xyz="0.5 0 0"。

9.1.3 joint 的结构

<joint name="joint1" type="revolute">
  <parent link="base_link"/>
  <child link="link1"/>
  <origin xyz="0 0 0" rpy="0 0 0"/>  <!-- 子 link 原点相对父 link 原点的初始位置 -->
  <axis xyz="0 0 1"/>                 <!-- 旋转轴：绕 z 轴旋转（平面机械臂） -->
  <limit lower="-1.5708" upper="1.5708" effort="10.0" velocity="1.0"/>
</joint>

9.1.4 常用 joint 类型

类型	说明
`revolute`	旋转关节，有角度限制
`continuous`	旋转关节，无角度限制（如轮子）
`prismatic`	直线关节
`fixed`	固定连接，无自由度

9.2 完整的两连杆机械臂 URDF

9.2.1 创建描述包

机器人模型（URDF / Xacro、网格文件等）通常单独放在一个 描述包里，与写控制逻辑的 功能包分开，便于复用和同一份模型被仿真、RViz、MoveIt 等多处引用。这里用 **ament_cmake**：包内主要是资源文件与安装规则，不需要把节点写成 Python 包；colcon build 后通过 share/my_robot_description/... 被 get_package_share_directory 找到。

# 进入工作空间源码目录；新包必须建在这里，colcon 才会收录
cd $ROS_WS/src

# 生成包骨架：CMakeLists.txt、package.xml、include/ 等；包名一般带 _description 后缀表示「只放模型与 launch」
ros2 pkg create --build-type ament_cmake my_robot_description

# urdf/：存放 .urdf、.xacro；launch/：后面启动 robot_state_publisher、RViz 时用。-p 表示父目录不存在则创建，不报错
mkdir -p my_robot_description/urdf
mkdir -p my_robot_description/launch

9.2.2 编写 URDF 文件

vim $ROS_WS/src/my_robot_description/urdf/two_link_arm.urdf

<?xml version="1.0"?>
<!-- 根元素：一份 URDF 描述一棵树；name 仅作文档标识 -->
<robot name="two_link_arm">

  <!-- ==================== Links ==================== -->
  <!-- 约定：每根连杆的 link 原点放在「靠近父关节」的一端；长方体 visual 的 origin 把几何中心摆到杆件中段 -->

  <!-- 基座：通常作为整机的根 link；是否「在世界中固定」由外层 joint 或仿真决定，URDF 里只描述形状 -->
  <link name="base_link">
    <visual>
      <!-- 盒子尺寸 0.1×0.1×0.05（米）；几何中心相对 link 原点抬高 0.025，使盒子底面落在 z=0 -->
      <origin xyz="0 0 0.025" rpy="0 0 0"/>
      <geometry>
        <box size="0.1 0.1 0.05"/>
      </geometry>
      <material name="gray">
        <color rgba="0.5 0.5 0.5 1.0"/>
      </material>
    </visual>
    <collision>
      <!-- 规划与碰撞检测用；常与 visual 同形，也可单独简化 -->
      <origin xyz="0 0 0.025" rpy="0 0 0"/>
      <geometry>
        <box size="0.1 0.1 0.05"/>
      </geometry>
    </collision>
  </link>

  <!-- 连杆 1：杆长 1.0 m（x 方向）；link 原点在父关节处（与 joint1 子端重合） -->
  <link name="link1">
    <visual>
      <!-- 杆沿 +x 延伸：中心在 x=0.5，故 origin x=0.5，与 box 长度 1.0 一致 -->
      <origin xyz="0.5 0 0" rpy="0 0 0"/>
      <geometry>
        <box size="1.0 0.05 0.05"/>
      </geometry>
      <material name="blue">
        <color rgba="0.2 0.4 0.8 1.0"/>
      </material>
    </visual>
    <collision>
      <origin xyz="0.5 0 0" rpy="0 0 0"/>
      <geometry>
        <box size="1.0 0.05 0.05"/>
      </geometry>
    </collision>
  </link>

  <!-- 连杆 2：杆长 0.8 m；原点同样在靠近 joint2 的一端 -->
  <link name="link2">
    <visual>
      <origin xyz="0.4 0 0" rpy="0 0 0"/>
      <geometry>
        <box size="0.8 0.04 0.04"/>
      </geometry>
      <material name="green">
        <color rgba="0.2 0.7 0.3 1.0"/>
      </material>
    </visual>
    <collision>
      <origin xyz="0.4 0 0" rpy="0 0 0"/>
      <geometry>
        <box size="0.8 0.04 0.04"/>
      </geometry>
    </collision>
  </link>

  <!-- 末端执行器：无碰撞模型也可（仅显示）；球心与 link 原点重合 -->
  <link name="end_effector">
    <visual>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <sphere radius="0.03"/>
      </geometry>
      <material name="red">
        <color rgba="0.8 0.2 0.2 1.0"/>
      </material>
    </visual>
  </link>

  <!-- ==================== Joints ==================== -->
  <!-- 平面臂：两关节轴均平行于 z，在 xy 平面内摆动 -->

  <!-- joint1：子 link1 的原点贴在父 base_link 上；z=0.05 为基座顶面（台座高 0.05） -->
  <joint name="joint1" type="revolute">
    <parent link="base_link"/>
    <child link="link1"/>
    <origin xyz="0 0 0.05" rpy="0 0 0"/>
    <axis xyz="0 0 1"/>
    <!-- ±90°；effort/velocity 为占位，与 1.3 节 limit 说明一致 -->
    <limit lower="-1.5708" upper="1.5708" effort="10.0" velocity="1.0"/>
  </joint>

  <!-- joint2：父为 link1；origin x=1.0 即 link1 几何末端（杆长 1.0），第二段从此处接出 -->
  <joint name="joint2" type="revolute">
    <parent link="link1"/>
    <child link="link2"/>
    <origin xyz="1.0 0 0" rpy="0 0 0"/>
    <axis xyz="0 0 1"/>
    <!-- 约 ±120° -->
    <limit lower="-2.0944" upper="2.0944" effort="10.0" velocity="1.0"/>
  </joint>

  <!-- fixed：无自由度；用于安装法兰、工具或纯可视化标记 -->
  <joint name="ee_joint" type="fixed">
    <parent link="link2"/>
    <child link="end_effector"/>
    <!-- link2 杆长 0.8，末端在父系 +x=0.8；ee 的 link 原点即末端点 -->
    <origin xyz="0.8 0 0" rpy="0 0 0"/>
  </joint>

</robot>

9.2.3 验证 URDF 语法

# 安装验证工具
sudo apt install -y ros-jazzy-urdf

# 验证 URDF 文件
check_urdf $ROS_WS/src/my_robot_description/urdf/two_link_arm.urdf

预期输出：

robot name is: two_link_arm
---------- Successfully Parsed XML ---------------
root Link: base_link has 1 child(ren)
    child(1):  link1
        child(1):  link2
            child(1):  end_effector

9.3 配置描述包

9.3.1 CMakeLists.txt

vim $ROS_WS/src/my_robot_description/CMakeLists.txt

cmake_minimum_required(VERSION 3.8)
project(my_robot_description)

find_package(ament_cmake REQUIRED)

# 安装 urdf 和 launch 目录
install(DIRECTORY urdf launch
  DESTINATION share/${PROJECT_NAME}
)

ament_package()

9.3.2 package.xml

在 <buildtool_depend>ament_cmake</buildtool_depend> 后加入：

<exec_depend>robot_state_publisher</exec_depend>
<exec_depend>joint_state_publisher_gui</exec_depend>
<exec_depend>rviz2</exec_depend>

说明：这里的 <exec_depend> 主要给 **rosdep install** 或依赖解析使用，不会在你只执行 colcon build 时自动从 Ubuntu 仓库安装二进制包。若系统里从未装过 joint_state_publisher_gui 对应的 deb，Launch 仍会报「找不到该包」（见 9.8.4）。9.5 给出推荐安装方式。

9.4 Launch 文件——一键启动可视化

vim $ROS_WS/src/my_robot_description/launch/display.launch.py

# launch/display.launch.py
# 运行方式：ros2 launch my_robot_description display.launch.py

import os
from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
from launch_ros.actions import Node
from launch.actions import DeclareLaunchArgument
from launch.substitutions import Command, LaunchConfiguration


def generate_launch_description():
    pkg_dir = get_package_share_directory('my_robot_description')
    urdf_file = os.path.join(pkg_dir, 'urdf', 'two_link_arm.urdf')

    # 读取 URDF 文件内容为字符串
    # robot_state_publisher 需要的是 robot_description 参数的字符串值，
    # 而不是文件路径——它不会自己去读文件，必须把内容传给它
    # 注意：第 10 讲 MoveIt Setup Assistant 生成的 launch 文件会用
    # Command(['xacro ', urdf_xacro_file]) 的方式展开 xacro 模板，
    # 两种方式等价，只是写法不同。纯 URDF 用 open() 读取即可。
    with open(urdf_file, 'r') as f:
        robot_description = f.read()

    return LaunchDescription([
        # robot_state_publisher：ROS2 官方节点
        # 职责：读取 robot_description 参数（URDF 字符串）+ 订阅 /joint_states
        #       根据 URDF 里的关节结构和收到的关节角，自动计算并发布整棵 TF 树
        #       替代了第 8 讲里手写的 tf_broadcaster_node
        Node(
            package='robot_state_publisher',
            executable='robot_state_publisher',
            name='robot_state_publisher',
            # parameters 传字典：key 是参数名，value 是参数值
            # robot_description 必须是 URDF 的完整 XML 字符串
            parameters=[{'robot_description': robot_description}],
            output='screen',
        ),

        # joint_state_publisher_gui：ROS2 官方节点
        # 职责：读取 robot_description，为每个可动关节生成一个滑块
        #       拖动滑块时发布 /joint_states，驱动 robot_state_publisher 更新 TF
        #       仅用于调试，真实系统里由控制器或算法节点发布 /joint_states
        Node(
            package='joint_state_publisher_gui',
            executable='joint_state_publisher_gui',
            name='joint_state_publisher_gui',
            output='screen',
        ),

        # RViz2：可视化工具
        # 职责：订阅 /robot_description、/tf、/joint_states 等 Topic
        #       把机器人模型和坐标系树渲染出来
        Node(
            package='rviz2',
            executable='rviz2',
            name='rviz2',
            output='screen',
        ),
    ])

9.5 构建并运行

9.5.1 安装系统软件包（`joint_state_publisher_gui`）

display.launch.py 会启动官方节点 **joint_state_publisher_gui**（滑块调关节）。它来自独立的 Ubuntu/Debian 软件包；若本机只装了 **ros-<发行版>-ros-base** 等精简环境，往往尚未安装该包，Launch 会报错：package 'joint_state_publisher_gui' not found。

在终端执行（将发行版名换成你本机的 ROS 2 版本，如 jazzy、humble）：

sudo apt update
sudo apt install ros-jazzy-joint-state-publisher-gui

安装完成后，每次新开终端要先 source 系统 underlay，再 source 工作空间 overlay，例如：

source /opt/ros/jazzy/setup.bash
source $ROS_WS/install/setup.bash

自检是否已被 ROS 2 索引到：

ros2 pkg prefix joint_state_publisher_gui

若希望一次性安装桌面常用组件（含 RViz2、多种演示依赖，体积较大），也可选择安装 **ros-jazzy-desktop**，其中通常已包含 joint_state_publisher_gui。

9.5.2 编译描述包并启动

cd $ROS_WS
colcon build --packages-select my_robot_description
source install/setup.bash

ros2 launch my_robot_description display.launch.py

启动后会出现：

一个滑块界面（joint_state_publisher_gui）
RViz2 窗口

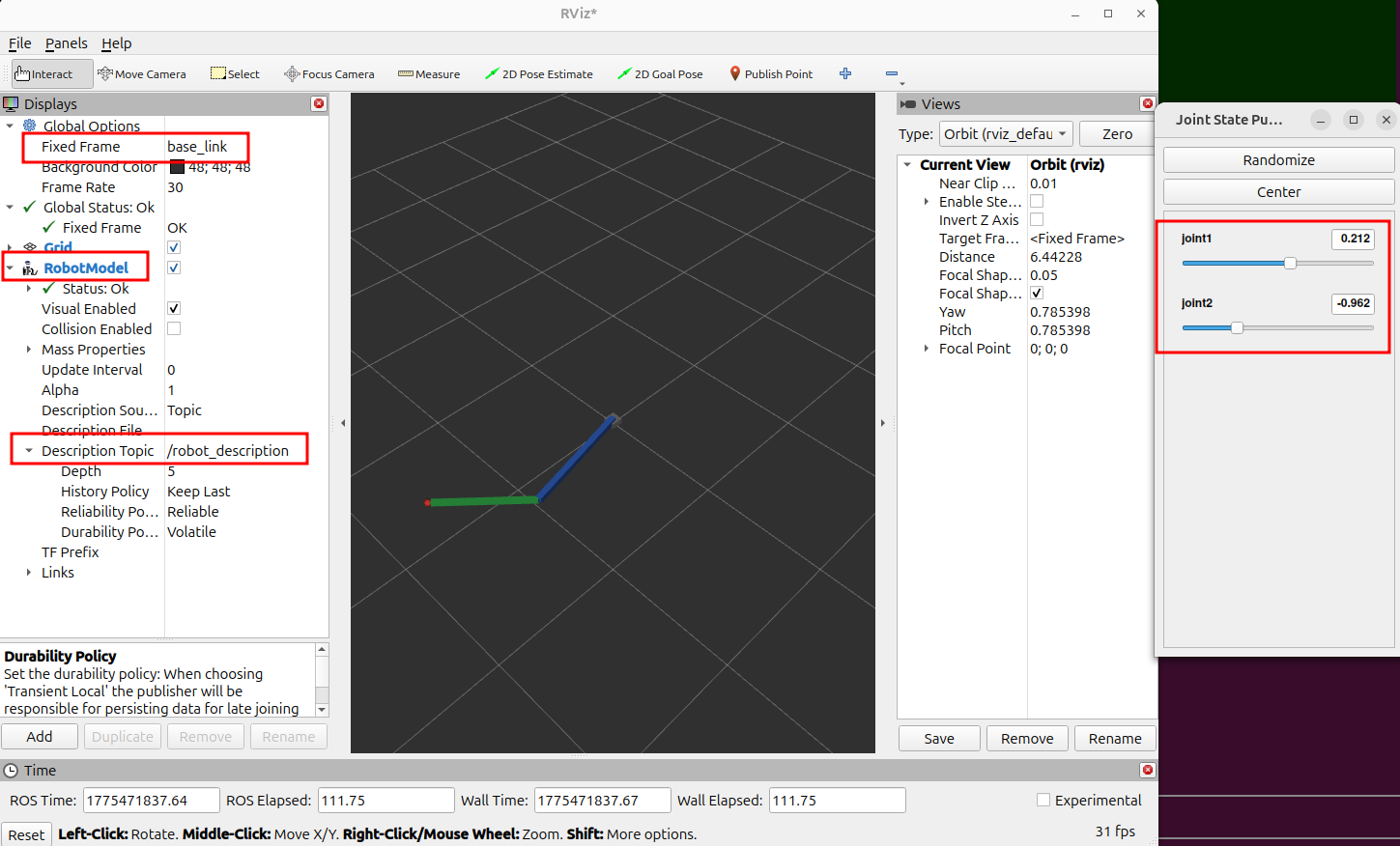

9.5.3 配置 RViz2

第一次打开时 RViz2 可能是空白或报错，需要告诉它：以哪一帧为「世界参考」、从哪读机器人模型。按下面做即可。

1. 设置 Fixed Frame（固定参考系）

左侧 **Displays** 面板最上方 **Global Options** 展开，找到 **Fixed Frame**。
默认常见为 map 或 odom，若 TF 树里没有这些坐标系，RViz 会提示 **Fixed Frame ... does not exist**，模型也显示不出来。
本讲 Launch 里由 robot_state_publisher 根据 URDF 广播 TF，根 link 是 **base_link**，因此把 **Fixed Frame 改成 base_link**。含义是：场景里所有显示（含 RobotModel）都先变换到这一帧下再画在屏幕上。
以后若接了 map→odom→base_link 的移动机器人，再把 Fixed Frame 改回 map / odom 更合适；固定基座机械臂用 base_link 最省事。

2. 添加 RobotModel 显示项

左下角 **Add** → 在弹出列表里选 **RobotModel** → **OK**。
**RobotModel** 会订阅 **/robot_description**（std_msgs/msg/String，内容为整份 URDF XML）以及 **/tf**（与 **/tf_static**），把各 link 的 mesh/简单几何画出来；关节角则来自 **/joint_states**（由 joint_state_publisher_gui 发布）。因此 **robot_state_publisher 与滑块节点都要已启动**，缺一不可。

3. 指定 Description Topic

在 **Displays** 里选中 **RobotModel**，右侧（或展开该项）找到 **Description Topic**。
应填 **/robot_description**（与 robot_state_publisher 发布的 topic 一致，类型为 std_msgs/msg/String）。
下拉列表里找不到 /robot_description 很常见，不一定是 Launch 配错了：列表往往只收录已发现的 topic，或过滤方式导致不全。直接在输入框里手动输入 /robot_description 并回车即可。
若心里没底，另开终端执行 ros2 topic list | grep description：能看到 /robot_description 就说明节点已在发；若没有，先检查 robot_state_publisher 是否启动失败（例如 URDF 路径错误）。
说明：robot_state_publisher 会把参数里的 URDF 字符串再发布到 robot_description 这个 topic 上（文档里多为 transient local 的 QoS），方便 RViz 等订阅；与「只在参数里带一份 robot_description」并不矛盾。

4. 自检

若仍无模型：看终端是否有 TF 报错；用 ros2 topic echo /joint_states --once 确认有关节数据；用 ros2 topic echo /robot_description --once 确认能收到 XML 字符串。
坐标系是否连上：可 **Add → TF**，显示坐标轴，便于对照 URDF 里的 link 名。

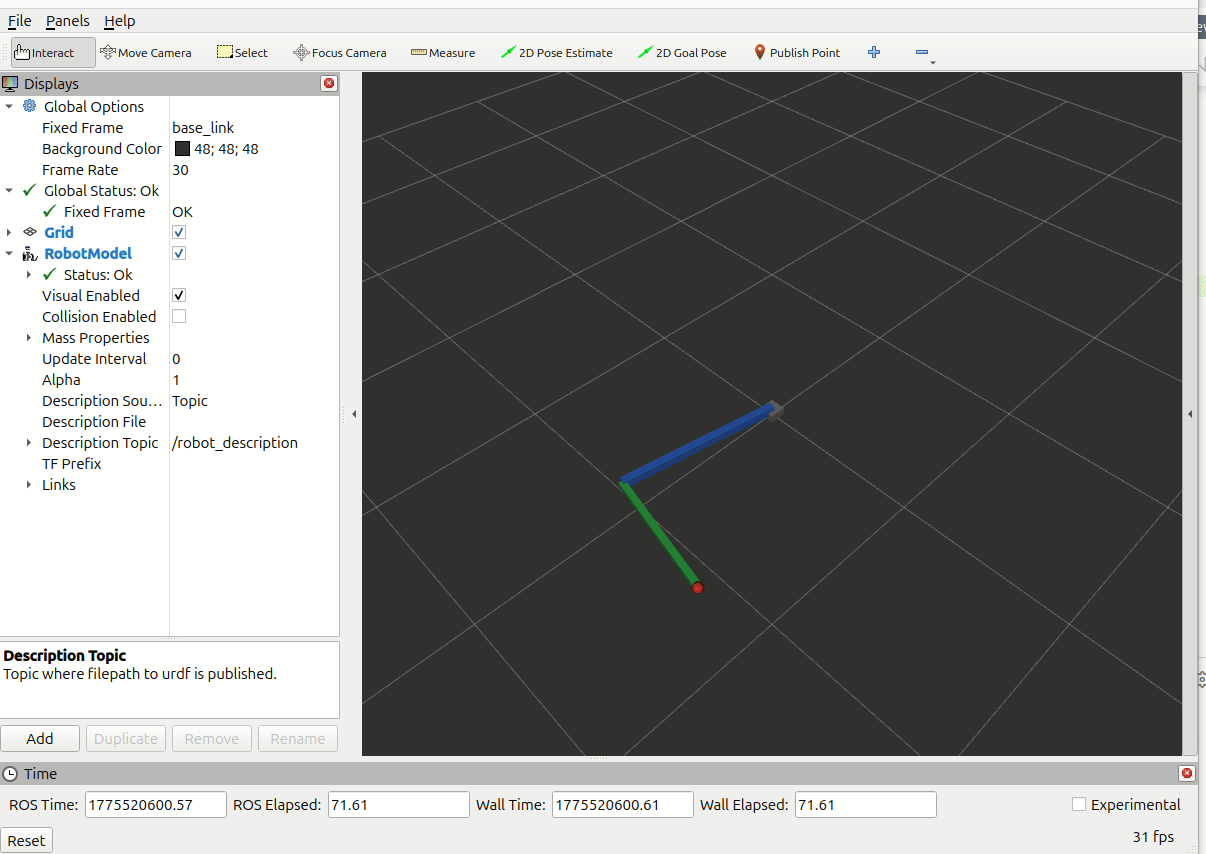

完成上述配置后，拖动 joint_state_publisher_gui 里的滑块，RViz2 中的机械臂应随之运动。

9.5.4 同时验证 TF 树

# 新开终端
ros2 run tf2_tools view_frames

生成的 frames.pdf 应该显示：

base_link → link1 → link2 → end_effector

9.6 把 kinematics_publisher 接入 URDF 系统

上一讲的 kinematics_publisher 发布的 /joint_states 消息，关节名是 ['joint1', 'joint2']，和 URDF 里的关节名完全一致——这不是巧合，这就是 ROS2 的约定。

把 joint_state_publisher_gui 换成 kinematics_publisher，由算法独占发布 /joint_states，机械臂就会随程序动。

一定要先停掉之前带滑块的 Launch（在运行 display.launch.py 的终端里按 Ctrl+C）。若不停掉，joint_state_publisher_gui 与 kinematics_publisher 会同时往 /joint_states 发消息，robot_state_publisher 收到的是「打架」后的结果，模型可能乱跳或表现不符合预期。

9.6.1 编写 `display_no_gui.launch.py`

9.4 里的 display.launch.py 会同时启动 joint_state_publisher_gui。要让 kinematics_publisher 单独驱动关节，最干净的做法是再写一个 Launch：逻辑与 display.launch.py 相同（同样从安装共享目录读 two_link_arm.urdf，把字符串交给 robot_state_publisher，再开 RViz2），只是删掉 joint_state_publisher_gui 那个 Node 即可。

在描述包里新建文件（路径按你的工作空间调整，以下默认 $ROS_WS/src/...）：

vim $ROS_WS/src/my_robot_description/launch/display_no_gui.launch.py

完整内容如下：

# launch/display_no_gui.launch.py
# 运行方式：ros2 launch my_robot_description display_no_gui.launch.py
# 与 display.launch.py 相比：不启动 joint_state_publisher_gui，便于其它节点独占 /joint_states

import os
from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
from launch_ros.actions import Node


def generate_launch_description():
    pkg_dir = get_package_share_directory('my_robot_description')
    urdf_file = os.path.join(pkg_dir, 'urdf', 'two_link_arm.urdf')

    with open(urdf_file, 'r') as f:
        robot_description = f.read()

    return LaunchDescription([
        Node(
            package='robot_state_publisher',
            executable='robot_state_publisher',
            name='robot_state_publisher',
            parameters=[{'robot_description': robot_description}],
            output='screen',
        ),
        Node(
            package='rviz2',
            executable='rviz2',
            name='rviz2',
            output='screen',
        ),
    ])

保存后若这是新文件，需要重新安装到 share（9.3 已用 install(DIRECTORY launch ...)，会整目录安装）：

cd $ROS_WS
colcon build --packages-select my_robot_description
source install/setup.bash

9.6.2 运行

# 终端 1：robot_state_publisher + RViz2（无滑块 GUI）
ros2 launch my_robot_description display_no_gui.launch.py

# 终端 2：用算法发布关节角（替代 gui 滑块）
ros2 run my_robot_basics kinematics_publisher

若你暂时仍想用 display.launch.py，必须先结束其中的 joint_state_publisher_gui 节点（否则仍会与 kinematics_publisher 争用同一 Topic），再运行 kinematics_publisher；实际操作不如直接使用上面的专用 Launch 简单。

此时 RViz2 里的机械臂会平滑摆动，这是第一次看到算法驱动模型运动。

RViz2 配置说明

RViz2 首次启动是空白界面，需要手动添加显示插件：

左侧 Global Options → Fixed Frame 改为 base_link
点击左下角 Add → 选择 RobotModel → OK
RobotModel 展开后，Description Topic 确认为 /robot_description

完成后 3D 视口里就能看到机械臂模型。如果模型不动，检查终端 2 的 kinematics_publisher 是否正在运行，以及终端 1 的 robot_state_publisher 日志里有没有报错。

9.7 xacro 简介

当 URDF 变复杂时，重复内容会很多。xacro 是 URDF 的模板语言，支持变量和宏：

<?xml version="1.0"?>
<robot name="two_link_arm" xmlns:xacro="http://www.ros.org/wiki/xacro">

  <!-- 定义变量 -->
  <xacro:property name="L1" value="1.0"/>
  <xacro:property name="L2" value="0.8"/>

  <!-- 定义宏：可复用的连杆模板 -->
  <xacro:macro name="arm_link" params="name length color">
    <link name="${name}">
      <visual>
        <origin xyz="${length/2} 0 0" rpy="0 0 0"/>
        <geometry>
          <box size="${length} 0.05 0.05"/>
        </geometry>
        <material name="${color}">
          <color rgba="0.2 0.4 0.8 1.0"/>
        </material>
      </visual>
    </link>
  </xacro:macro>

  <!-- 使用宏 -->
  <xacro:arm_link name="link1" length="${L1}" color="blue"/>
  <xacro:arm_link name="link2" length="${L2}" color="green"/>

</robot>

xacro 文件用 .urdf.xacro 后缀，在 Launch 里用 Command 展开：

robot_description = Command(['xacro ', urdf_xacro_file])

入门阶段用纯 URDF 即可，遇到大量重复时再引入 xacro。

9.8 常见错误

9.8.1 错误一：模型显示方向不对

原因：<visual> 的 origin 写错，或者 <joint> 的 origin 写错。

排查：用 check_urdf 验证语法，再在 RViz2 里逐个关节检查位置。

9.8.2 错误二：机械臂不动

症状：RViz2 里模型显示了，但拖动滑块没有反应。

排查：

# 确认 /joint_states 在发布
ros2 topic echo /joint_states

# 确认关节名和 URDF 一致
ros2 topic echo /joint_states | grep name

URDF 里的 <joint name="joint1"> 必须和 JointState.name 里的 "joint1" 完全一致。

9.8.3 错误三：`robot_description` 参数为空

[robot_state_publisher]: No robot_description parameter

检查 Launch 文件里是否正确读取了 URDF 文件内容，路径是否正确。

9.8.4 错误四：`package 'joint_state_publisher_gui' not found`

症状：执行 ros2 launch my_robot_description display.launch.py 时，Launch 直接失败，日志类似：

[ERROR] [launch]: Caught exception in launch ...: "package 'joint_state_publisher_gui' not found, searching: [..., '/opt/ros/jazzy']"

原因：当前 shell 所 source 的 underlay（如 /opt/ros/jazzy）里没有名为 joint_state_publisher_gui 的已安装功能包。常见于只安装了 ros-base、未单独安装 GUI 相关 deb 的环境。

解决：按 9.5.1 用 apt 安装 ros-<发行版>-joint-state-publisher-gui（或安装 ros-<发行版>-desktop），然后重新执行：

source /opt/ros/<发行版>/setup.bash
source $ROS_WS/install/setup.bash

再启动 launch。也可用 ros2 pkg prefix joint_state_publisher_gui 确认包已可见。

9.9 练习题

9.9.1 练习 1：修改连杆颜色

把 link1 改为橙色（rgba="0.9 0.5 0.1 1.0"），重新构建后在 RViz2 里验证颜色变化。

9.9.2 练习 2：调整关节限位

把 joint1 的限位从 [-π/2, π/2] 改为 [-π, π]，观察 joint_state_publisher_gui 的滑块范围变化。

<limit lower="-3.1416" upper="3.1416" effort="10.0" velocity="1.0"/>

9.9.3 练习 3：用 kinematics_publisher 驱动模型

按 9.6 的步骤，用 kinematics_publisher 替代 joint_state_publisher_gui，在 RViz2 里观察机械臂随算法自动运动。

本讲核心总结

概念	一句话理解
URDF	XML 格式的机器人结构描述，link 是部件，joint 是连接关系
`<visual>` origin	形状中心相对 link 坐标系原点的偏移，连杆中点在 `x=L/2`
`<joint>` origin	子 link 原点相对父 link 原点的初始位置，关节 2 在 `x=L1`
`robot_state_publisher`	读取 URDF + `/joint_states`，自动发布整棵 TF 树
`joint_state_publisher_gui`	提供滑块界面，手动控制关节角，适合调试
`check_urdf`	验证 URDF 语法并打印坐标系树结构

参考代码

本讲对应的完整参考代码位于：

ros_ws/reference/src/my_robot_description/
├── urdf/two_link_arm.urdf          ← 9.2 完整 URDF（含 ros2_control 标签）
├── launch/display.launch.py        ← 9.4 含滑块 GUI 的可视化 Launch
├── launch/display_no_gui.launch.py ← 9.6 不含 GUI，供算法节点驱动
├── CMakeLists.txt
└── package.xml

使用方式：完成 ros2 pkg create --build-type ament_cmake my_robot_description 后：

cp $ROS_WS/reference/src/my_robot_description/urdf/two_link_arm.urdf \
   $ROS_WS/src/my_robot_description/urdf/
cp $ROS_WS/reference/src/my_robot_description/launch/display.launch.py \
   $ROS_WS/src/my_robot_description/launch/
cp $ROS_WS/reference/src/my_robot_description/launch/display_no_gui.launch.py \
   $ROS_WS/src/my_robot_description/launch/

URDF 文件注释中详细说明了每个 <link> 的 origin 偏移计算方式，以及 ros2_control 标签的作用。

下一讲预告

10. MoveIt 2 基础与运动规划

现在我们有了 URDF 模型，TF 树能自动发布，机械臂能在 RViz2 里动起来。这正是 MoveIt 2 需要的前置条件。

下一讲我们会：

用 MoveIt Setup Assistant 为两连杆机械臂生成配置包
理解 SRDF 是什么，和 URDF 有什么区别
启动 MoveIt 2 的 demo，在 RViz2 里拖动目标点触发规划
理解 move_group、Planning Scene、规划插件各自的职责

前言：手写 TF 的问题​

9.1 URDF 基本结构​

9.1.1 两个核心元素​

9.1.2 link 的结构​

9.1.3 joint 的结构​

9.1.4 常用 joint 类型​

9.2 完整的两连杆机械臂 URDF​

9.2.1 创建描述包​

9.2.2 编写 URDF 文件​

9.2.3 验证 URDF 语法​

9.3 配置描述包​

9.3.1 CMakeLists.txt​

9.3.2 package.xml​

9.4 Launch 文件——一键启动可视化​

9.5 构建并运行​

9.5.1 安装系统软件包（joint_state_publisher_gui）​

9.5.2 编译描述包并启动​

9.5.3 配置 RViz2​

9.5.4 同时验证 TF 树​

9.6 把 kinematics_publisher 接入 URDF 系统​

9.6.1 编写 display_no_gui.launch.py​

9.6.2 运行​

9.7 xacro 简介​

9.8 常见错误​

9.8.1 错误一：模型显示方向不对​

9.8.2 错误二：机械臂不动​

9.8.3 错误三：robot_description 参数为空​

9.8.4 错误四：package 'joint_state_publisher_gui' not found​

9.9 练习题​

9.9.1 练习 1：修改连杆颜色​

9.9.2 练习 2：调整关节限位​

9.9.3 练习 3：用 kinematics_publisher 驱动模型​

本讲核心总结​

参考代码​

下一讲预告​
